نصب سیستم قطع برق بر روی چاههای کشاورزی

پیرو تاکیدات معاونت محترم حفاظت و بهره برداری شرکت مدیریت منابع آب ایران در خصوص کنترل برداشت اب چاههای کشاورزی از طریق ساعت کارکرد موضوع در جلسات مشترک با شرکت توزیع برق استان مطرح گردید  و مقرر گردید از ظرفیت کنتورهای هوشمند برق (فهام)  و نصب تابلو قطع کن  استفاده شود. برای این منظور با نصب  تابلویی مجزا بعد از تابلو کنتور برق فهام و استفاده از یک کلید کمپکت فیکس ، فرمان قطع برق از راه دور و از  طریق سرور موجود در شرکت توزیع برق صورت می گیرد.

شرح تجربه:

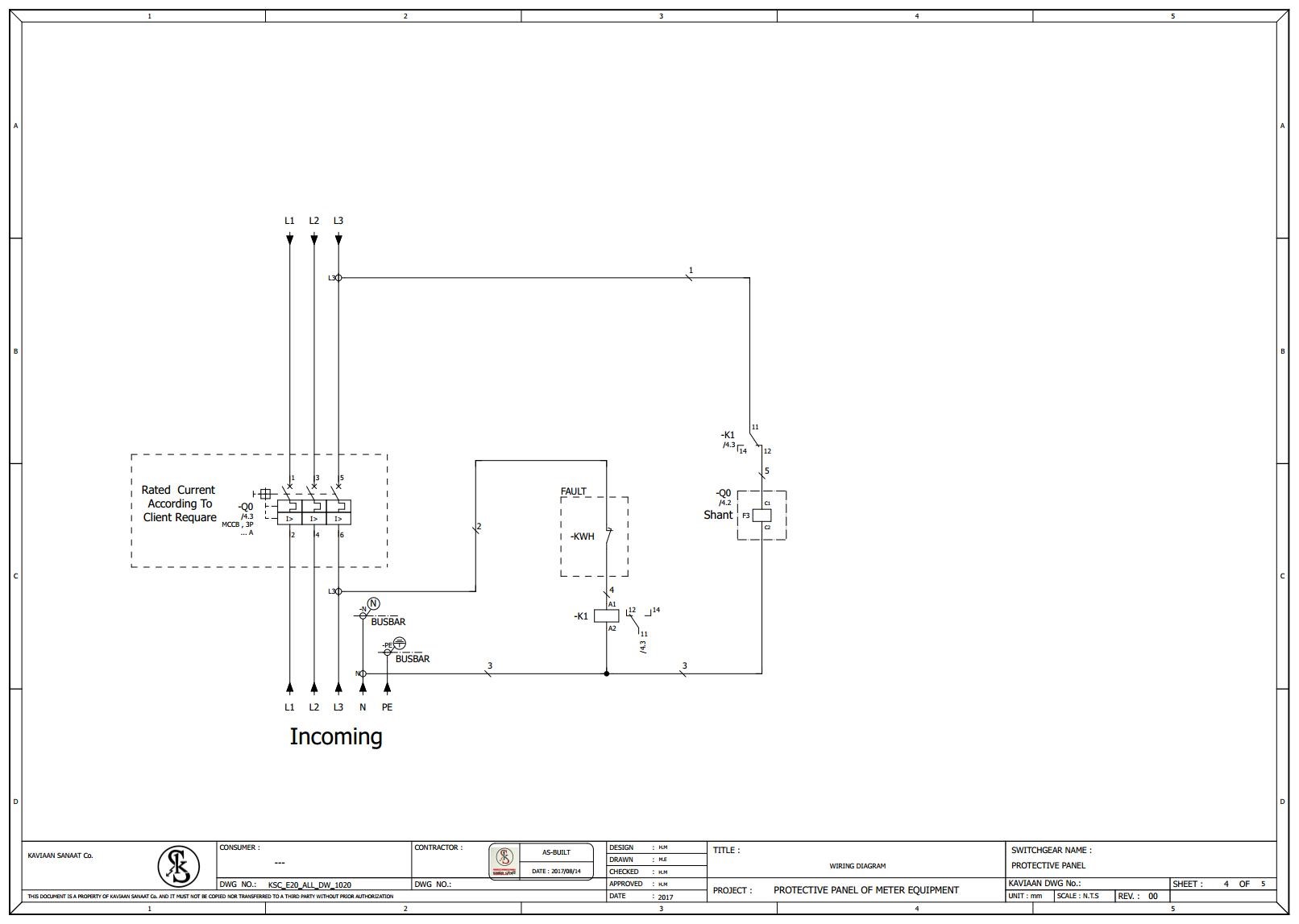

جهت استفاده  از کنتور فهام در کنترل ساعتی برداشت آب چاههای کشاورزی تابلویی مجزا طراحی و نصب گردید که مشخصات فنی تابلو و نقشه مدار فرمان مربوطه  وتصویر نمونه  تابلو نصب شده ضمیمه می گردد. بر اساس  توان پمپ  میزان آمپر کلید قطع کن مشخص میگردد و فرامین کنترل مربوطه را از کنتور برق فهام دریافت می کند بنابراین بین تابلو کنتور و تابلو قطع کن نیاز به کابل کشی بوده که برای بالا رفتن ضریب ایمنی یک کنتاکنتور به مدار اضافه گردیده است که در صورت قطع کابل ارتباطی توسط مالک، کلید را قطع می کند بنابراین امکان قطع سیم ارتباطی وجود ندارد. ارتباط تابلو قطع کن با کنتورهای فهام شرکتهای توس فیوز و الکترونیک افزار آزما  توسط کارشناسان شرکت توزیع برق مورد بررسی قرار گرفته و تست فرمان از راه دور جهت قطع کردن کلید توسط کنتورهای فهام انجام شد. با صدور فرمان قطع از طریق کنتور فهام  کلید مربوطه قطع گردیده و درصورتی  امکان وصل مجدد را دارد که  فرمان وصل توسط شرکت توزیع برق  به کنتور فهام داده شود. این نمونه تابلو قابلیت وصل کلید از راه دور را نداشته و مالک یا بهره بردار می بایست به محل چاه مراجعه و در صورتی که شرکت توزیع برق فرمان وصل کلید را صادر کرده باشد امکان وصل کلید  فراهم می باشد . با توجه به ظرفیت درگاه استعلامات دوسویه  بین شرکت توزیع برق و شرکت آب منطقه ای و بررسی ساعت کارکرد الکتروپمپ چاهها ، لیست چاههایی که بیش از ساعت کارکرد مجاز بهره برداری می کنند به شرکت توزیع برق اعلام گردیده و این شرکت با فرمان از راه دور به کنتور فهام ، برق چاه مربوطه را قطع میکند. زمان و موقعیت جغرافیایی و مراحل اجرا : به صورت آزمایشی ۱  تابلو بر روی چاه شماره ۷ چرخاب( چاه متعلق به شرکت آب منطقه ای ) نصب گردید و پس از تست و بررسی عملکرد آن ، مراحل استعلام و انتخاب پیمانکار  صورت گرفته و ‍پروژه نصب و راه اندازی تعداد 29 دستگاه جهت چاههای کشاورزی منطقه چاهک و شهریاری شهرستان خاتم استان یزد در اردیبهشت ماه امسال اجرا گردید. نتایج : از ۳۰ دستگاه تابلو قطع برق نصب شده تعداد۲7 عدد عملکرد آن مناسب میباشد. با توجه به اینکه طرح به تازگی به اجرا رسیده است موارد  اصلاحی درطراحی تابلو و نرم افزار شرکت توزیع برق در حال انجام می باشد.  انتظار می رود .چاههایی که به کنتور فهام مجهز است و سرعت اینترنت شبکه نیز  خوب باشد میتوان با نصب سیستم قطع برق ، برداشت آب چاه را کنترل نمود. همچنین با استفاده از سامانه استعلامات دوسویه آب و برق نیز میتوان جهت بررسی ساعت کارکرد چاهها نیز استفاده کرد.   با توجه به قیمت بالای کنتورهای حجمی هوشمند و عدم تمایل کشاورزان به  نصب این کنتورها می توان چاهها را به  این تابلو مجهز نموده واز اضافه برداشت چاههای کشاورزی جلوگیری کرد. هزینه ساخت و نصب این تابلوها 5/3 تا ۴ میلیون تومان میباشد.

نمونه تابلو نصب شده

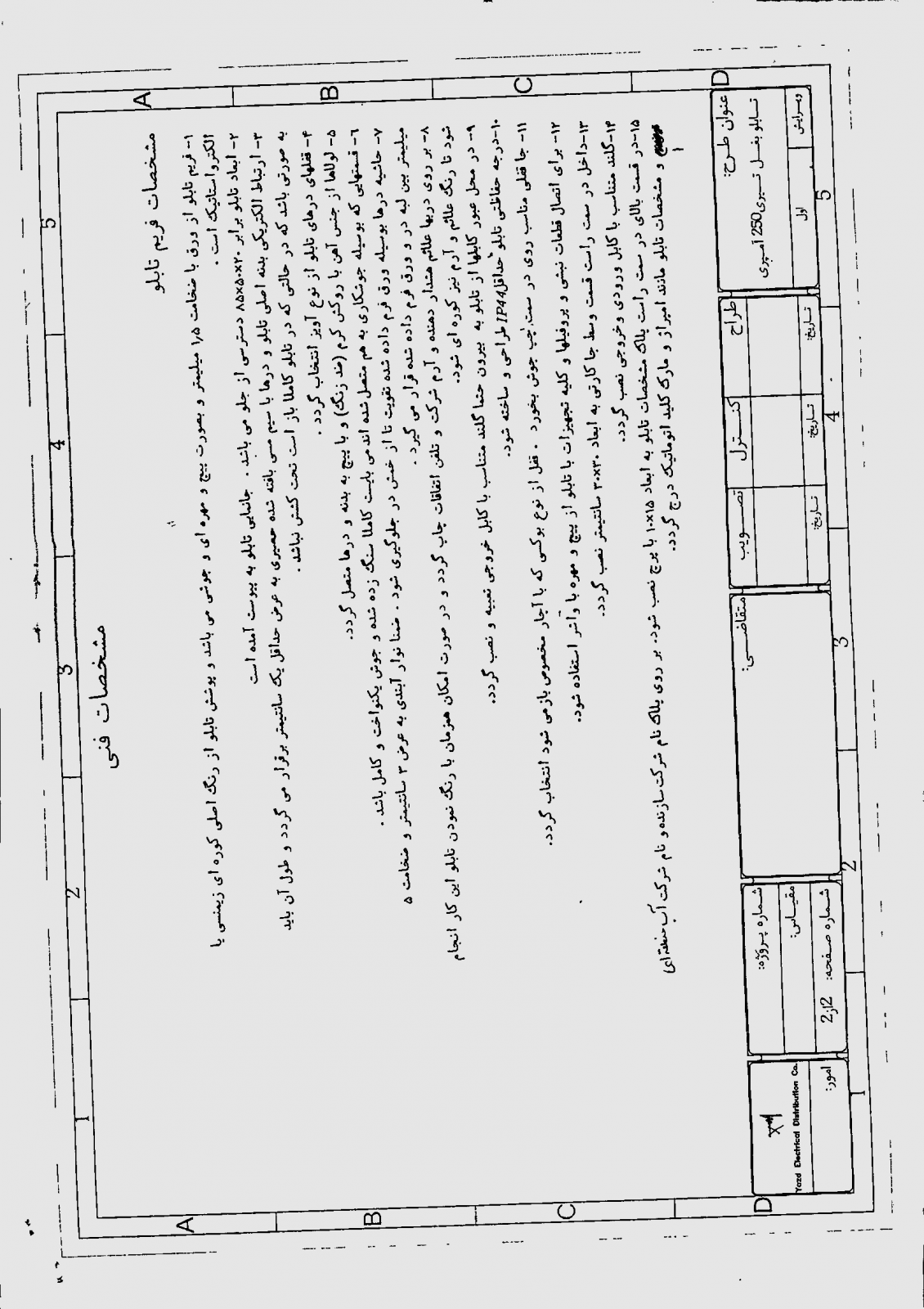

مشخصات فنی

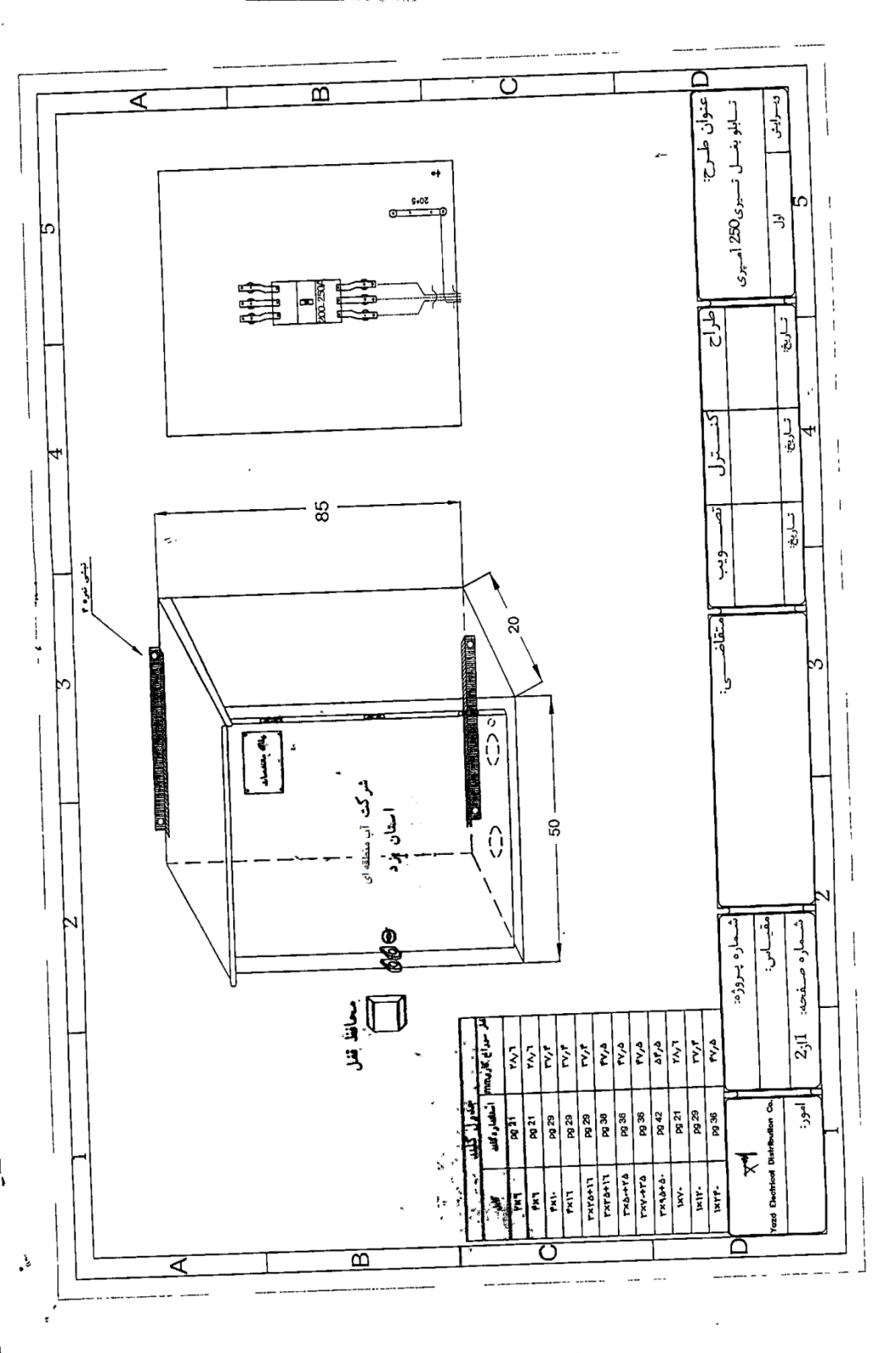

تابلو
